Fremdsystemeinbindung

Betreiber von Produktionsanlagen verfügen teilweise bereits über komplexe und leistungsfähige Messtechnik, die fest an den Anlagen installiert ist. Die Diagnosewerkzeuge des Peakanalyzers können auch auf Schwingungsmessdaten angewandt werden, die nicht direkt durch den Peakanalyzer erfasst wurden. Voraussetzung ist, dass ein Datenstrom aus dem Fremdsystem bereitgestellt werden kann. Die Daten werden dann durch den Peakanalyzer übernommen und mit den bewährten Diagnosealgoritmen analysiert.

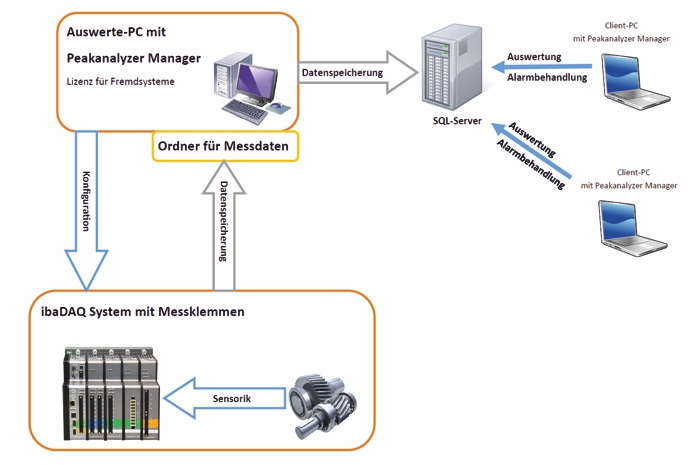

Ist auf dem Peakanalyzer Manager eine Lizenz für die Einbindung von Fremdsystemen vorhanden, kann ein neuer Gerätetyp Fremdsystem hinzugefügt werden. Die Infrastruktur wird am Beispiel des Messsystems von der iba AG im Bild veranschaulicht. Der eigentliche Messablauf und die Analyseaufgaben des Messsystems werden nicht gestört. Es wird lediglich ein weiteres Datenaufzeichnungsmodul hinzugefügt, welches dafür sorgt, dass ausgewählte Messkanäle für die Schwingungsdiagnose zusätzlich aufgezeichnet werden sollen. Die eigentliche Konfiguration und Analyse der Messdaten für die Schwingungsdiagnose findet auf einem separaten PC mit angeschlossener SQL-Datenbank statt. Die weitere Auswertung und Alarmbehandlung kann, wie gewohnt beim Peakanalyzer Manager, über einen separaten Client-PC oder direkte auf dem Auswerte-PC durchgeführt werden. Es ist auch möglich von einem Auswerte-PC aus mehrere verschiedene Fremdsysteme einzubinden.
